汶川某自來水泵站、污水處理泵站自控項目案例

概要：本工程新建自來水泵站、污水處理泵站。共設置9個PLC子站,一個中央控制室中央控制室。

設計規范和標準：

《給水排水儀表自動化控制工程施工及驗收規程》CECS 162- 2004

《分散型控制系統工程設計規范》HGT 20573-2012

《自動化儀表工程施工及驗收規范》GB50093-2002

《可編程控制器系統設計規范》HGT20700-2000

《公用計算機互聯網工程驗收規范》YD-T5070-2005

                                             自控架構圖

信息層：

廠內生產管理系統：辦公計算機、操作員站、數據服務器工程師站、辦公打印機、以太網交換機等設備組成生產管理系統。完成水廠內部的辦公、生產管理功能。

數據服務器實時監控軟件的中央數據，實現對生產現場設備狀態的實時監測、遠程控制、生產過程數據存儲分析、報表報警打印等功能;中控操作員站計算機,實現對生產設備實時監控、操作和報警信息顯示;工程師站,實現對文件進行新建、編輯、修改和項目程序的下載、上載，以及對生產設備為監控、操作生產數據的實時采集、存儲、報警、打印等功能；網絡一體打印機,報警、趨勢、報表、報告打印。

 該自控系統實現了：

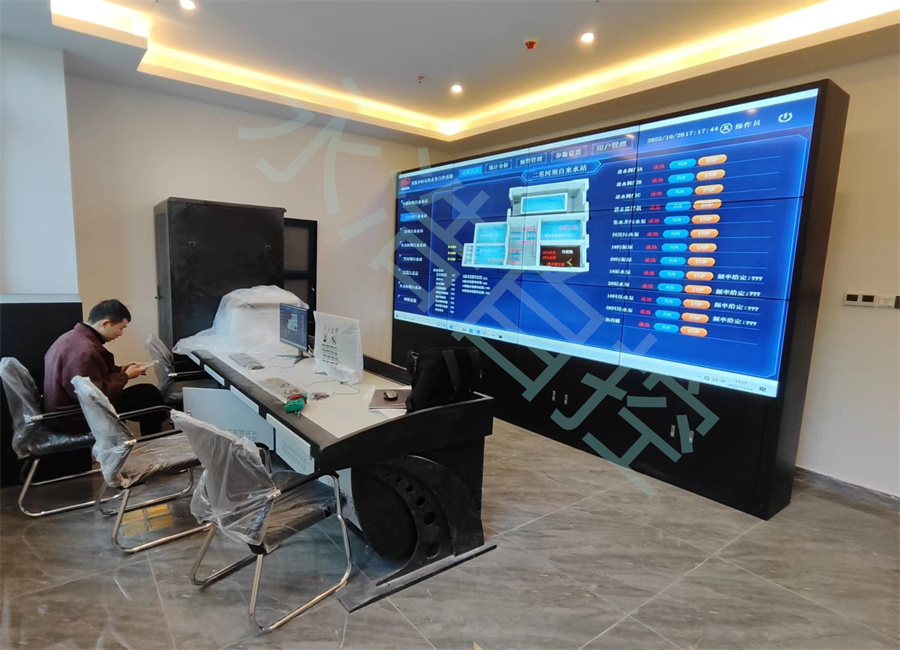

1. 中央控制室實時接收PLC采集的各種數據并將數據存放數據庫處理，從而顯示各種數據。

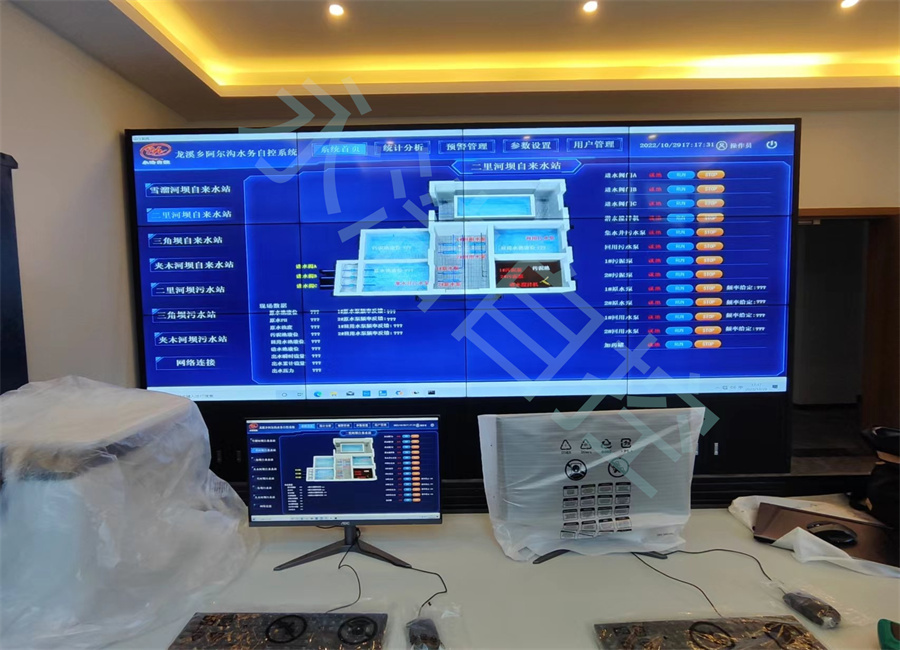

2. 監測全泵站工藝流程和各細部的動態模擬圖形。

3. 從監測項目中,顯示歷史記錄和趨勢分析曲線。

4. 重要設備主要參數的工況及事故報警、打印制表。

5. 編制和打印生產日、月年統計報表。

6. 所有報警均能被鎖定直到操作員對其進行確認為止。

控制層：

控制系統分為三級:中央監控系統、現場控制站、設備控制單元。

中央控制室：完成各站點工藝設備的運行狀態、工藝過程參數的采集和監視遠程檢制相關設備、設定運行參數配合工藝運行過程實現源水凈化和污水處理的目的。實現事故報警打印等功能。

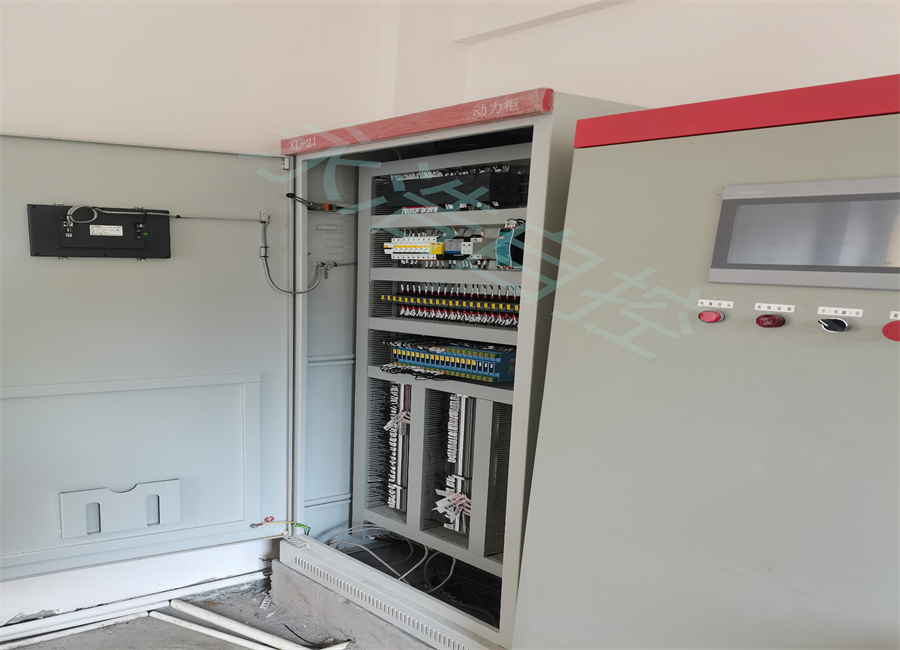

現場操作站：現場可控沒備可由操作人員通過就地箱、電動機控制,也可交給PLC進行自動控制。操作人員可通過對觸摸屏監控界面的操作，啟停設備及修改相關參數的設定。

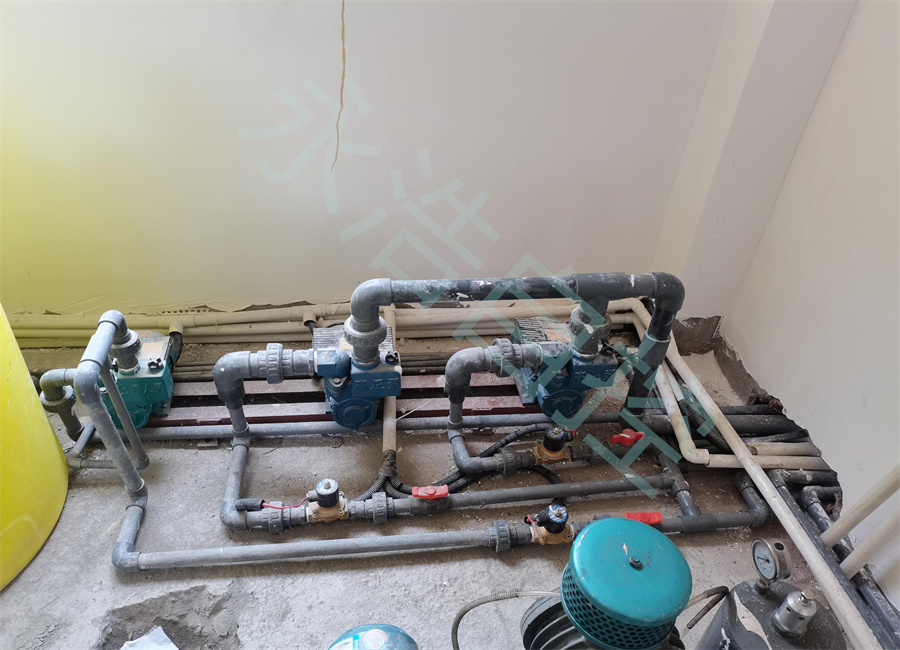

設備控制單元：本地設備實現滿足工藝運行要求的自動化控制,如恒壓、恒流、聯動、報警等自動過程,并能修改工藝參數設置點，手動與自動實現切換。

設備層

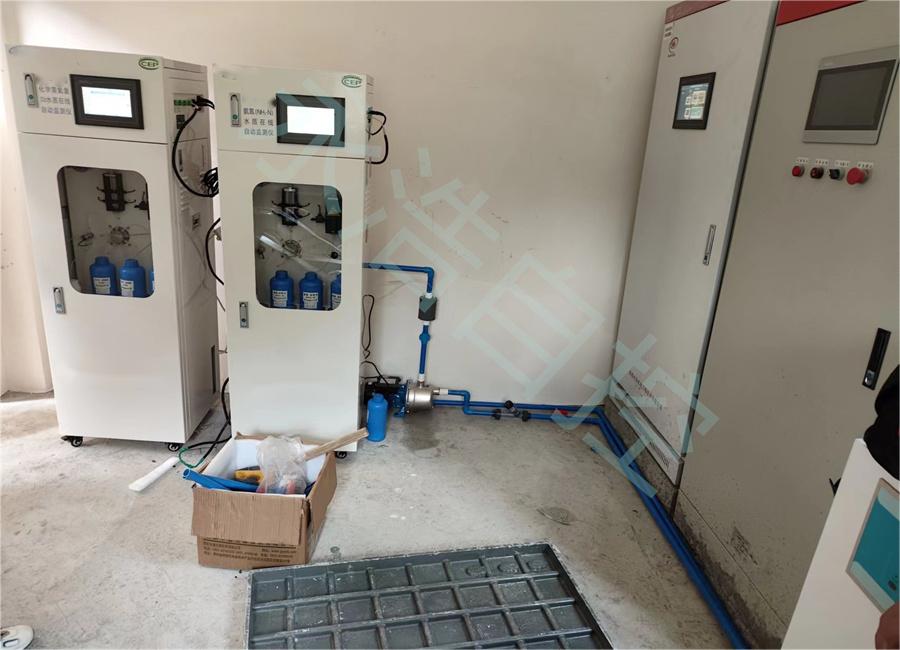

水質分析儀表和流量計、液位計、壓力變送器、濁度計、污泥界面似、流量指示器等。
