滎經縣極星生物科技有限公司采用了SCR脫硝系統，SCR脫硝系統主要由SCR催化反應器、氨氣注入系統、煙氣旁路系統、氨的儲存和制備系統等組成。SCR催化反應器的布置方式，目前一般采用高塵布置方法，即布置在省煤器和空預器之間的高溫煙道內。在該位置，煙氣溫度能夠達到反應的溫度。因此本期工程脫硝裝置擬采用高塵布置方式。煙氣在鍋爐省煤器出口處被平均分為兩路，每路煙氣并行進入一個垂直布置的SCR反應器里，即每臺鍋爐配有二個反應器，煙氣經過均流器后進入催化劑層。在煙氣進入催化劑層前設有氨氣注入系統，煙氣與氨氣充分混合后進行催化劑反應，脫去NOX。反應后的煙氣進入空預器、電除塵器、引風機和脫硫裝置后，排入煙囪。SCR反應器布置在空預器上方。

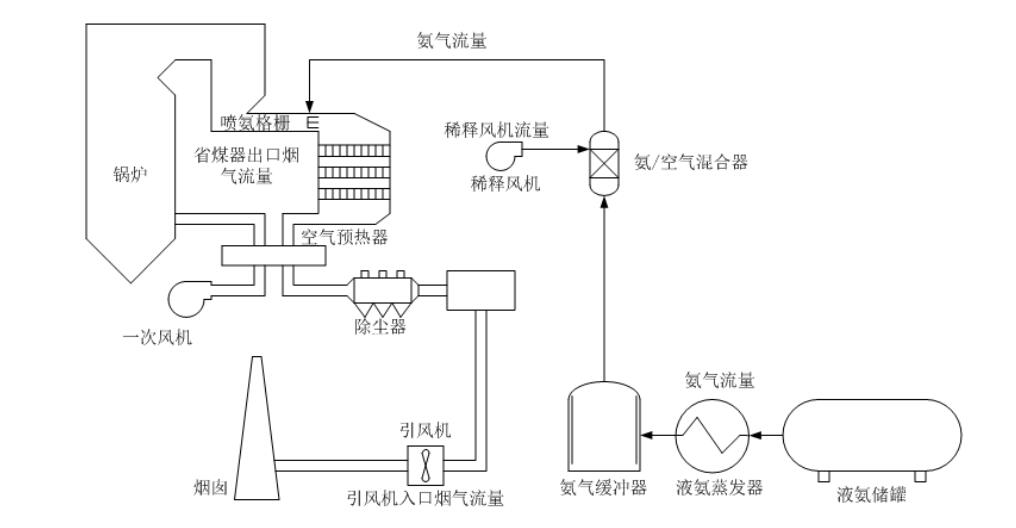

SCR脫硝系統流程圖：

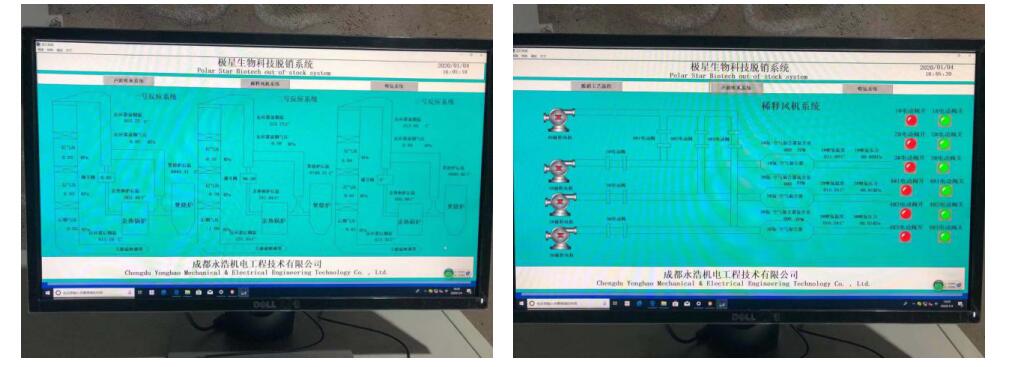

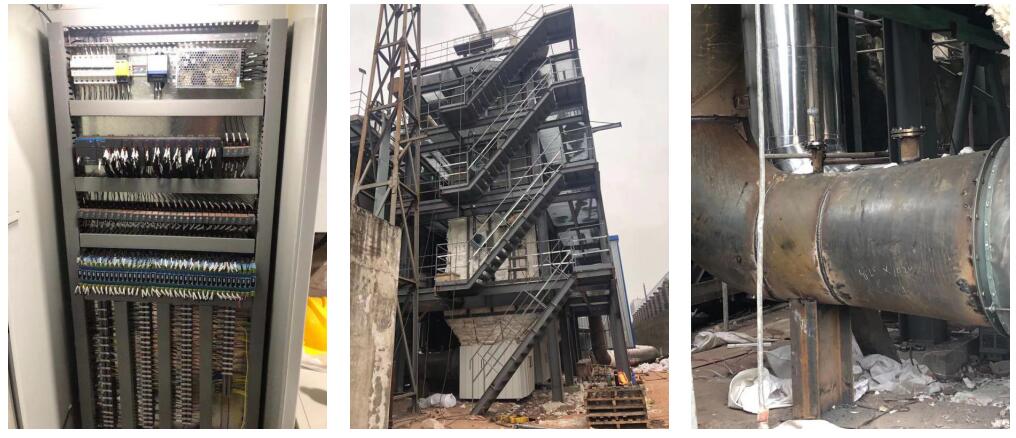

現場照片：
